Návod (PDF) k montáži strešného okna PREMIUM - hladké lemovanie

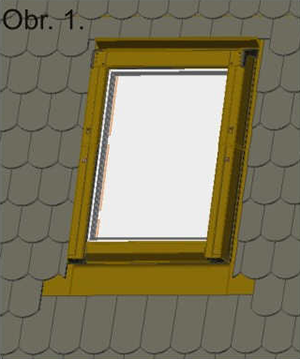

Strešné okno Skylight namontované na streche s hladkou krytinou, doporučený sklon 15 – 75°.

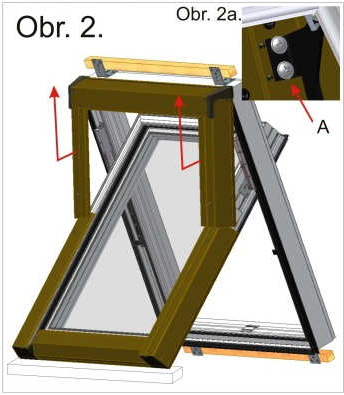

Pred osadením musíme najskôr demontovať krídlo strešného okna. Pod dolnú stranu krídla vložte mäkkú podložku, aby ste zabránili prípadnému poškodeniu. Odskrutkujte skrutky A pod oplechovaním a zľahka vysuňte oplechovanie v smere šípok.

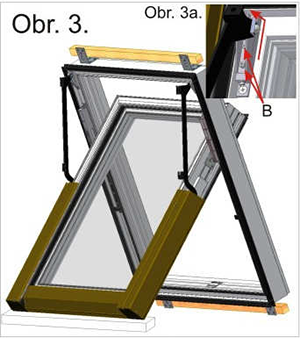

Po odstránení hornej časti oplechovania povoľte zaisťovacie skrutky B a rozpojte kovanie obr. 3a. Toto urobte súčasne na ľavej aj pravej strane. Vyberte opatrne krídlo a položte ho na čistú, mäkkú podložku. Odskrutkujte hornú aj dolnú drevenú transportnú lištu.

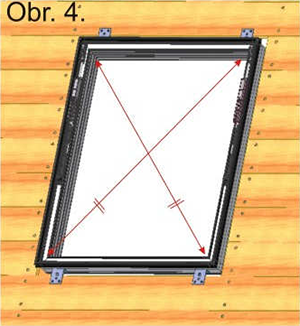

Pripravte otvor pre vloženie rámu, obr. 4. Upevnite pomocou skrutiek rám do latovania, vždy po troch skrutkách na jeden montážny uholník.
POZOR, je treba dbať na správne vycentrovanie a rozteč uhlopriečok (max. rozdiel 1 mm).

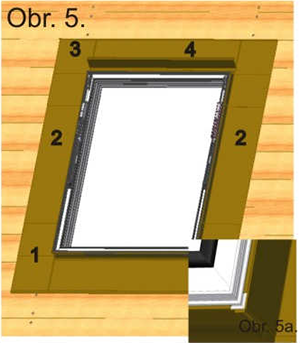

Pri montáži lemovania najskôr vyberte rámové tesnenie obr. 5a. Postupne osaďte jednotlivé diely lemovania podľa očíslovania obr. 5.

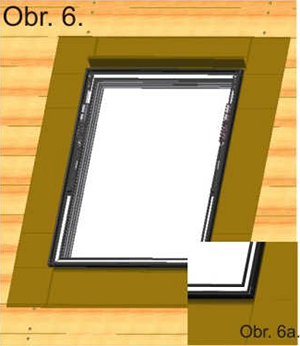

Po osadení jednotlivých dielov lemovania vložte späť rámové tesnenie obr. 6a. Dôkladná montáž tesnenia zabezpečuje dokonalé utesnenie okna.

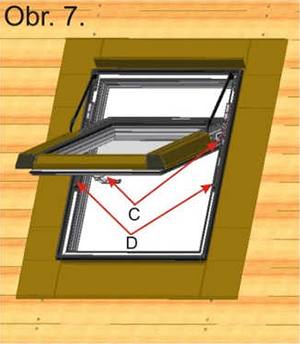

Pri spätnej montáži krídla postupujte v opačnom poradí ako na obr.3.Dbajte hlavne na to aby sa valčeky kovania C ideálne pohybovali vo vymedzenom priestore po klznej podložke D. Držte krídlo za ramená a vložte upínací segment do otvoru obr. 3a. Teraz zaskrutkujte zaisťovacie skrutky B obr. 3.

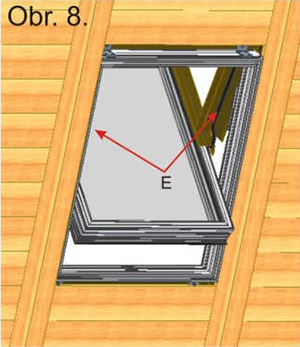

Osaďte horný diel oplechovania zasunutím do výrezov E a následne zabezpečte zaisťovacími skrutkami A tak, ako je zobrazené na obr. 2a.
