Návod (PDF) na montáž strešného okna PREMIUM - vlnité lemovanie

(sklon strechy 15 – 75°)

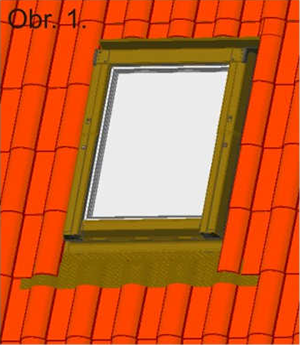

Krok 1
Strešné okno Skylight namontované na streche s vlnitou krytinou, doporučený sklon 15 – 75°.

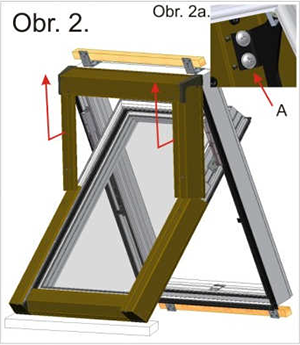

Krok 2
Pred osadením musíme najskôr demontovať krídlo strešného okna. Pod dolnú stranu krídla vložte mäkkú podložku, aby ste zabránili prípadnému poškodeniu. Odskrutkujte skrutky A pod oplechovaním a zľahka vysuňte oplechovanie v smere šípok.

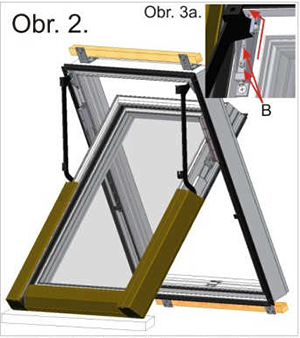

Krok 3
Po odstránení hornej časti oplechovania povoľte zaisťovacie skrutky B a rozpojte kovanie obr. 3A. Toto urobte súčasne na ľavej aj pravej strane. Vyberte opatrne krídlo a položte ho na čistú, mäkkú podložku. Odskrutkujte hornú aj dolnú drevenú transportnú lištu.

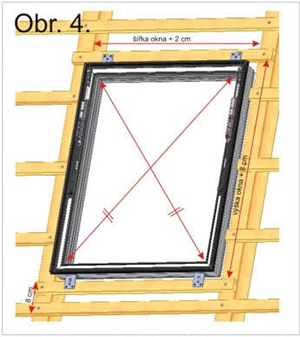

Krok 4
Pripravte otvor pre vloženie rámu, obr.4. Upevnite pomocou skrutiek rám do latovania, vždy po troch skrutkách na jeden montážny uholník.
POZOR, je treba dbať na správne vycentrovanie a rozteč uhlopriečok (max. rozdiel 1 mm).

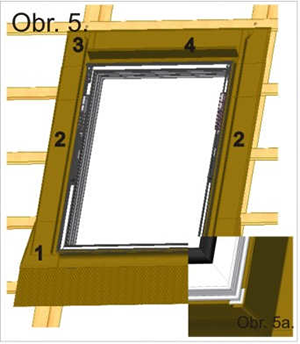

Krok 5
Pri montáži lemovania najskôr vyberte rámové tesnenie obr. 5a. Postupne osaďte jednotlivé diely lemovania podľa očíslovania obr.5.

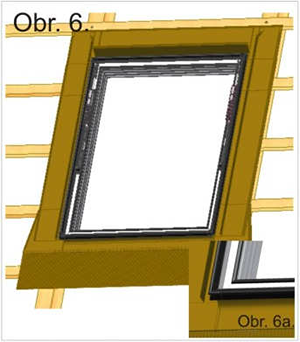

Krok 6
Po osadení jednotlivých dielov lemovania vložte späť rámové tesnenie obr.6a. Dôkladná montáž tesnenia zabezpečuje dokonalé utesnenie okna.

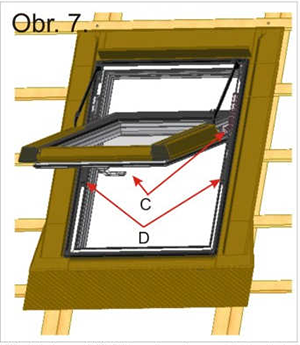

Krok 7
Pri spätnej montáži krídla postupujte v opačnom poradí ako na obr.3.Dbajte hlavne na to aby sa valčeky kovania C ideálne pohybovali vo vymedzenom priestore po klznej podložke D. Držte krídlo za ramená a vložte upínací segment do otvoru obr.3a. Teraz zaskrutkujte zaisťovacie skrutky B obr.3.

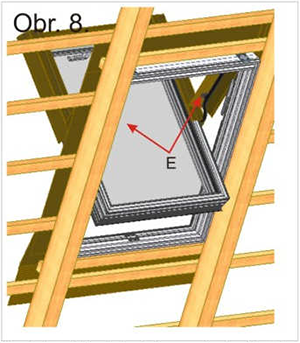

Krok 8
Osaďte horný diel oplechovania zasunutím do výrezov E a následne zabezpečte zaisťovacími skrutkami A tak, ako je zobrazené na obr. 2a.
